干过工地的人都听过八个字：三级配电，两级保护。
听着耳熟，落到现场却常常变了样。
漏保装错层级，一把闸带三台设备，PE线断在中间没人知道。
临时用电是工地事故率最高的环节之一，多数问题出在配电系统没按规矩搭。
这套规矩怎么搭，逐层说。
1. 三级配电：从总箱到开关箱，一层不能少

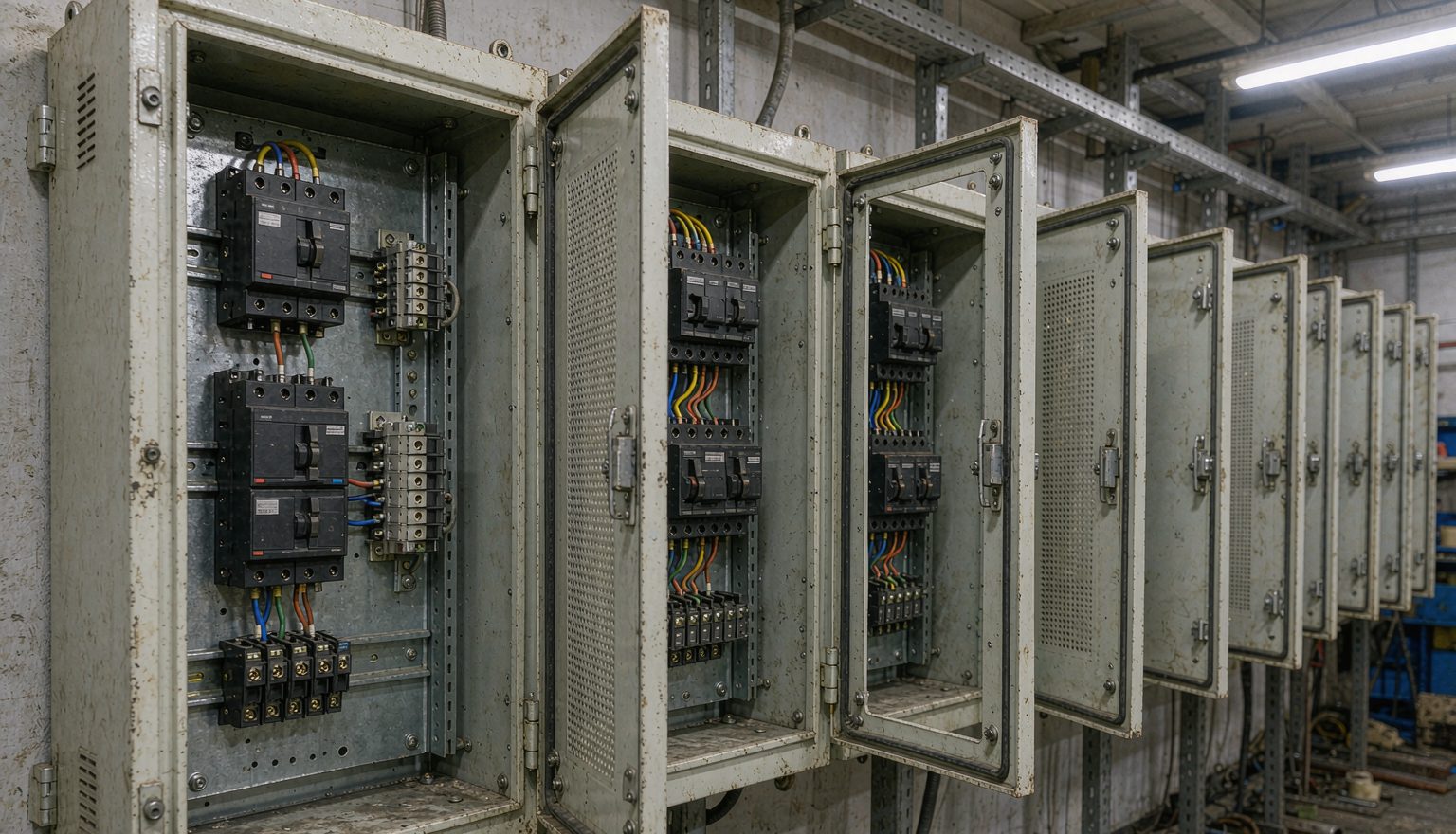

三级指的是总配电箱、分配电箱、开关箱。
总配电箱是系统的总开关，靠近变压器低压侧，控制整个现场供电。进线设可见分断点的总开关，出线按回路分开。
分配电箱是中间层，一台设备或一个分区一只。它一般只设短路和过载保护，不设漏电保护——漏保集中在总箱和开关箱，避免一台设备漏电、全现场跳闸。
开关箱是最末一级，一台设备配一只箱。箱内设隔离开关和漏电保护器，按需要再加过载保护。
层级不能跳。
总箱直接拖一只箱子给电焊机用，中间没有分配环节，这种接法在现场属于常见违规。
2. 两级漏电保护：装在两级，参数不一样
两级漏电保护，指的是总配电箱和开关箱都装漏电保护器。
装在两级不是为了保险加倍，是为了选择性。末级先跳，总级兜底。
参数不一样。
总箱的额定漏电动作电流大于末级，动作时间也大于末级；一般场所的开关箱，漏电动作电流不大于30毫安，动作时间不超过0.1秒；潮湿、狭窄场所数值还要收紧。两级之间的配合关系，规范里有明确限值，选型时按场所对号入座。
参数配反了会出大事。
末级不跳、总级跳，一台设备漏电全现场停电，查故障查到天亮。
3. TN-S系统：五根线，一根都不能省
施工现场临时用电采用TN-S系统，也就是三相五线制。
三根相线，一根中性线N，一根专用保护零线PE。N和PE从总箱之后严格分开，PE线全程不得断线、不得装开关，所有用电设备的金属外壳都接在PE线上，不接N线。现场最容易出的问题，是PE线在开关箱里借用N线端子，或者中途断开、靠设备外壳导通——漏电时保护形同虚设。五线制接成四线制，是临时用电检查里最常见的一类问题。
4. 一机一闸一漏一箱
这八个字是现场检查的口诀。
一台设备，一只开关箱，一只隔离开关，一只漏电保护器。一把闸带两台设备，一台漏电全停，还查不出是哪台。
电焊机这类移动设备，还要盯紧焊把线。绝缘破损是高频隐患。
电缆从总箱或分配电箱引出，埋地或架空敷设。过马路、通道的位置加保护管，避免机械损伤。
移动配电箱随施工面走，电缆不能拖在地上碾压。

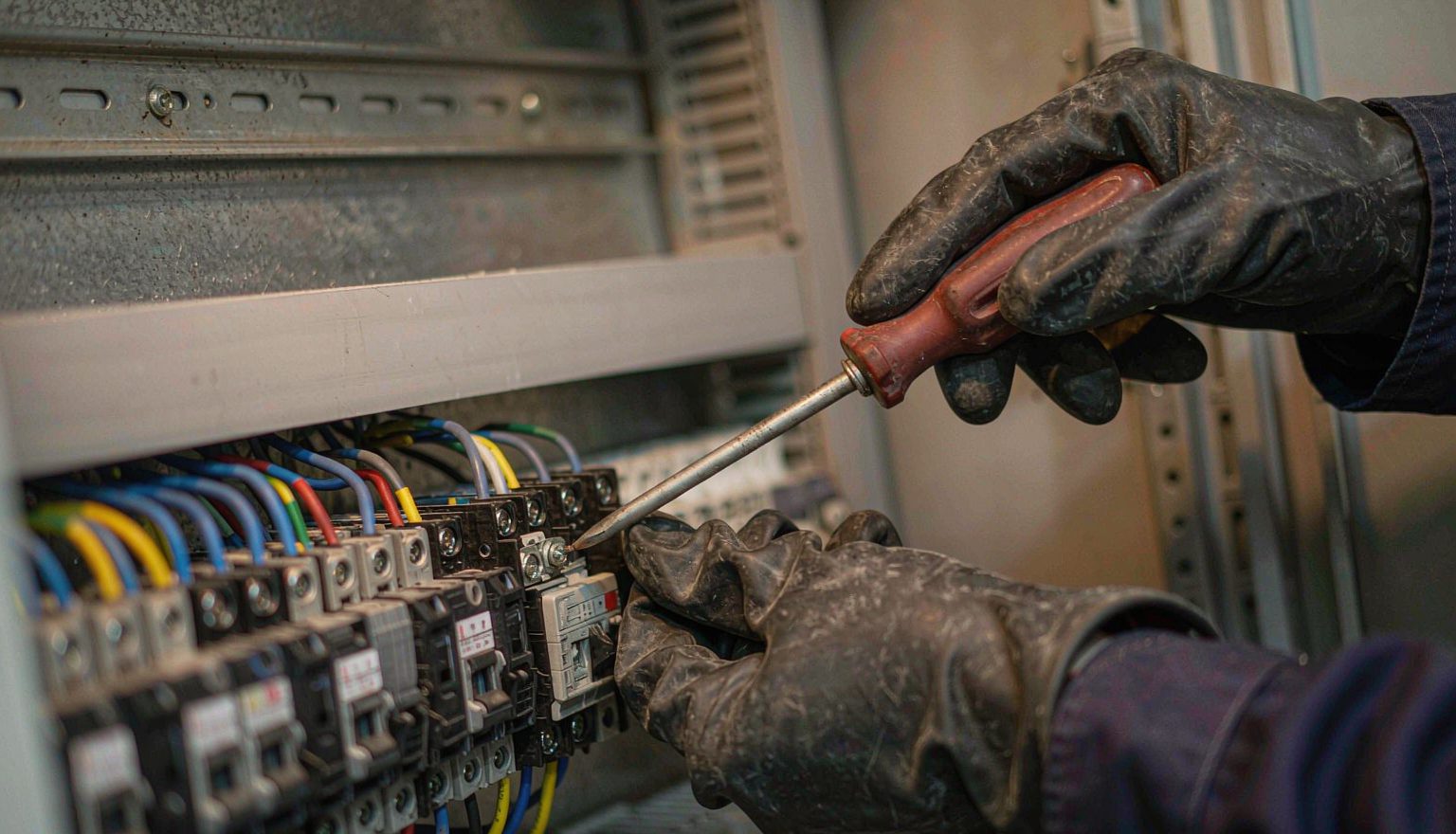

5. 现场自检：电工每天看三处
第一看漏电保护器。
按下试验按钮，验证跳闸功能。定期试，雨天加频。
第二看箱体和电缆。
箱门完好、关闭严密，电缆无破损、无接头泡水。
第三看接地。
PE线连接点无锈蚀、无松动，重复接地按方案设置。
三处每天两分钟，比事故后查三天划算。
常见问题
问：分配电箱到底要不要装漏电保护器？
规范要求两级漏电保护设在总箱和开关箱，分配电箱一般只设短路和过载保护。是否加装按具体方案，但要注意与末级的选择性配合，避免越级跳闸。
问：漏电保护器跳了推不上去怎么办？
先别硬推。检查该回路所带设备有无漏电或绝缘破损，重点查焊把线、水泵、手持工具。原因不明之前反复强送，会把小故障拖成大事故。
问：小型工地设备不多，能简化成两级吗？
系统层级可按现场实际设置，但末级开关箱的"一机一闸一漏"不能省。设备越少越容易图省事，事故恰恰出在这种场合。
