产品说明

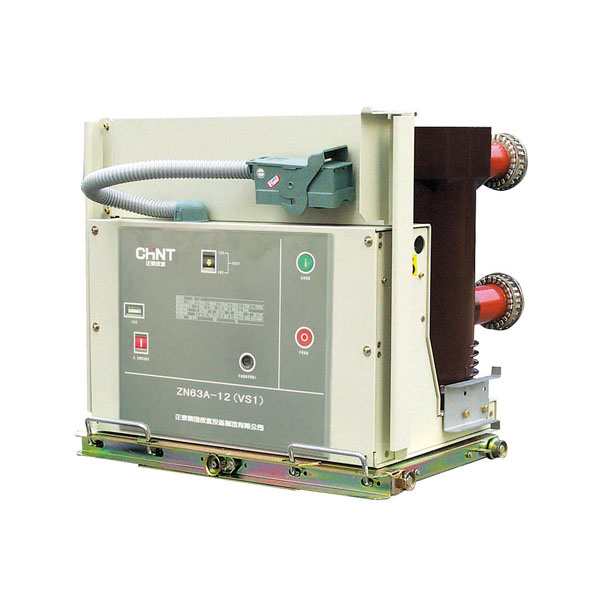

ZN63A-12系列户内断路器（绝缘筒）典型技术参数
项目 | 参数 | ||||||
额定电压 | 12kV | ||||||
额定电流 | 630A、1250A | 630A、1250A | 630A、1250A、1600A | 630A、1250A、2000A | 2000A、2500A、3150A、4000A、5000A | 3150A、4000A、5000A | |
额定绝缘水平 | 额定短时工频耐受电压有效值1min | 42kV | 42kV | 42kV | 42kV | 42kV | 42kV |
雷电冲击耐受电压峰值 | 75kV | 75kV | 75kV | 75kV | 75kV | 75kV | |
额定短路开断电流 | 16kA | 20kA | 25kA | 31.5kA | 40kA | 50kA | |
额定短路关合电流（峰值） | 40kA | 50kA | 63kA | 80kA | 100kA | 130kA | |
额定峰值耐受电流 | 40kA | 50kA | 63kA | 80kA | 100kA | 130kA | |
4s额定短时耐受电流 | 16kA | 20kA | 25kA | 31.5kA | 40kA | 50kA | |
额定频率 | 50Hz | ||||||
额定单个电容器组开断电流 | 630A | 630A | 630A | 630A | - | - | |
额定背靠背电容器组开断电流 | 400A | 400A | 400A | 400A | |||
机械寿命 | 30000次 | 30000次 | 30000次 | 30000次 | 10000次 | 10000次 | |
