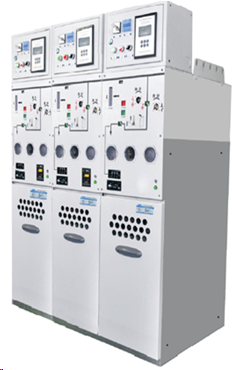

NS7-12固体绝缘环网柜

固体绝缘环网柜是以固体绝缘材料作为主绝缘介质的环网柜，其绝缘件本体是将真空灭弧室及导电连接体、隔离开关、接地开关、主母线等主导电回路单一或组合后用固体绝缘介质固封为一个或几个具有一定功能，并可再次组合和扩展的全绝缘、全密封性能的模块，在人可触及的表面涂覆有导电或半导电屏蔽层并可直接可靠接地。固体绝缘环网柜的结构设计是从遵循现代坚强智能电网的要求出发，具备全绝缘、全密封、模块化、小型化等主要特点。主回路部分采用三相模块设计，一方面在运行时可以完全避免相间短路故障的发生，另一方面在极大提高维修效率的同时有效降低维护成本。固体绝缘环网柜从原理结构上完全取消了SF6气体以及相应的气箱零部件，彻底解决了由于气箱内部开关短路时因压力上升而引起爆炸所造成的事故，完全避免了SF6气体分解、泄露而造成的有害气体的排放，真正成为环境友好型开关产品。固体绝缘环网柜比SF6环网柜具有更突出的抗恶劣环境的能力，在严寒、高原、潮湿、强风沙等恶劣环境下，适应性更强、更明显。同时，固体绝缘环网柜还具备绝缘、温升、机械特性等方面的在线检测功能，以满足智能化电网的要求。产品特点采用固体绝缘，绿色环保；不存在因内部开关短路，压力上升而引起爆炸所造成的事故采用三工位开关来实现隔离、断开和接地功能，并与断路器真空灭弧通过导电件连接在一起，采用环氧树脂（APG工艺）固封成绝缘件本体绝缘件本体采取全密封设计，防护等级达到IP67，使用寿命可达30年开关采用分相或三相式结构，安装、检修和维护方便，并且完全避免相间短路固体绝缘件表面采用导电或半导电屏蔽技术，真正达到全绝缘三工位操作机构和断路器操作机构优化整合，结构紧凑、体积小，且联锁可靠绝缘件本体可内嵌式电压、电流传感器，可配合实现智能电网的自动化绝缘件本体、绝缘母线及连接组件采用模块设计，可根据方案灵活组合，最大程度满足用户需要一次回路通过真空绝缘和固体绝缘实现，不受海拔、温度等影响，可直接用在高原及严寒地带
